点击图片查看原图供应钢厂烤包器熄火报警装置 烤包器熄火连锁监测装置

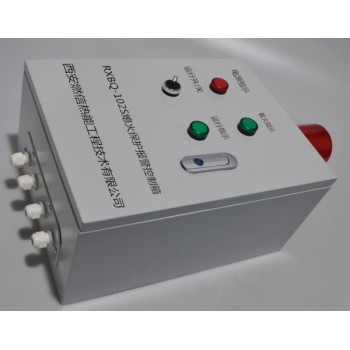

熄火保护控制箱RXBQ-102S是根据石化、治金、煤化工、陶瓷等行业的需要，专门设计、开发的 种火焰监测报警系统。该产品配备火焰监测器，具有简单、可靠，使用维护方便等特点，适用于各种燃气、燃油燃烧器、烤包器的火焰监测及熄火报警。
、熄火保护控制箱RXBQ-102S功能概述：
控制箱内装有RXZJ-102紫外线火焰监测器、断路器、中间继电器、时间继电器、按钮、指示灯等控制元件。箱内RXZJ-102紫外线火焰监测器采用我公司高性能产品，电器元件均采用国内 品牌，以确保设备运行可靠。系统具有熄火连锁保护，当系统运行中出现意外熄火，可及时关闭燃气电磁阀，保证系统安全，并可将着火、熄火信号以开关量的形式上传至上位机，便于操作人员进行监控。本控制系统操作简单、安全、可靠。
二、熄火保护控制箱RXBQ-102S主要技术参数：
■ 工作电源：220VAC/50Hz
■ 功 耗：100W
■ 火焰响应时间：见火响应≤1s
熄火响应1~3s
显示：控制柜通电时电源指示灯（红色）亮
旋开运行旋钮 运行指示灯（白色）亮
见火响应时着火指示灯（绿色）亮
熄火响应时着火指示灯（绿色）灭，声光报警器报警
■ 输出：
1、燃料电磁阀电源AC220V
2、燃料阀连锁信号 组（继电器无源常开触点，容量220VAC·5A）
3、火焰实时信号继电器常闭、常开无源触点各 组，容量220VAC·5A
熄火响应时常闭触点闭合，常开触点断开
见火响应时常闭触点断开，常开触点闭合
■ 使用环境温度：监测器及UV探头：－20℃～80℃
■ 外形尺寸： 400×300×200（mm）
■ 安装孔尺寸：探头安装螺纹M20*1.5
■ 监测器型号：UV探头
■ 检测探头安装（特别提示）
三、烤包器熄火连锁控制装置RXBQ-102S概述
RXBQ-102紫外线火焰监测器是 种非接触式火焰监测器。用户安装时请将探头对准火焰。探头使用的温度为80℃，用户在燃烧器或其他高温设备上使用时，探头前的检测通道必须通风冷却。检测通道直径不小于Φ18，探头的安装螺纹为M20×1.5。
■ 控制箱的安装
控制箱的结构为壁挂式，用四只M8的螺栓就设备现场合适位置安装既可, 安装位置要避免受到高温、强烈震动或冲击。
■ 接线请参照控制箱内接线图。
■ 电源220VAC/50Hz 6A如果用户使用的交流电源为不接地电源，如隔
■ 注意火焰信号线不能与强电流动力线穿在 根管道内，而应单独走线。安装且确认接线无误之后，即可通电运行。
